【图】全自动转子绕线机机械系统组成及工作原理

全自动转子绕线机由机械结构部分、气路部分以及电气控制等部分组成。其中机械部分由机架、绕线机构、线圈模具、排线机构、脱模机构、加热机构、剪线机构、张力机构等组成。

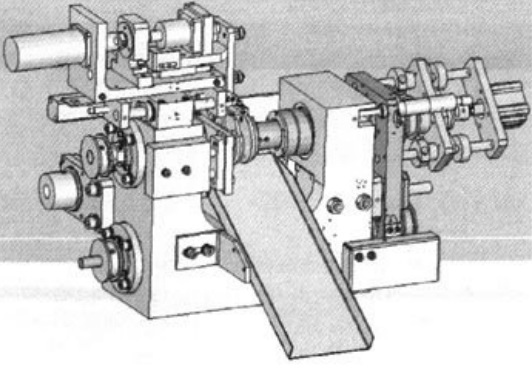

全自动转子绕线机工作原理是：漆包线从原料桶出来，经过张力机构后，线保持恒定的张力，然后通过排线机构的导线轮，再到减压线机构的压线柱下。绕线机构和排线机构协同动作，即绕线机构每旋转l周，排线机构带动漆包线移动1个线径的距离，从而实现整齐精密排线。同时加热机构对漆包线和磨具进行加热，使漆包线一绕到磨具上，就能粘结在一起。当绕完一个线圈时，减压线机构把漆包线剪断的同时另一端又被压倒，然后把线圈卸载。周而复始，实现全自动捧线。主体机构见下图。
