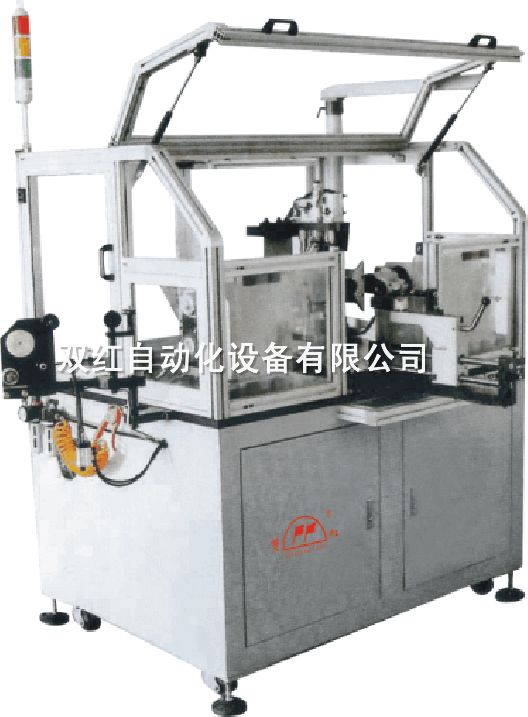

自动嵌线式双头转子绕线机

自动嵌线式双头转子绕线机

产品名称:自动嵌线式双头转子绕线机
产品型号:SHL-III
功能

适用于串激电机、电动工具电机转子槽型换向器绕组的绕制。整机采用日本三菱FX2可编程序控制器(PLC)控制。三轴三菱MR-J3s交流伺服系统。操作人机界面采用日本三菱大屏彩色液晶触摸显示屏。可对槽数、匝数、嵌线角度等参数进行实时修改。采用三菱磁粉张力器,可设置绕线、嵌线、待机等几段张力,具有自动对槽,绕线、嵌线、剪线一次性完成,整机自动程度高,是微电机生产线的理想设备。

技术参数:

输入电压:380VAC±10%50HZ/60HZ

转子槽数:偶槽数

工作气压:0.4-0.7Mpapa

绕线速度:0-2500r/min

转子轴径:¢3-¢16mm

绕线线径:¢0.25-¢1mm

转子外径:≤¢60mm

机体尺寸:1420×1210×1700mm

转子叠厚:20-70mm

工作过程:

放入转子→自动对第槽→绕线→分度→嵌线→剪线→一次性完成。
